¶ Kalibrationshilfen (mineralische Düngung)
Die Düngung über Mineraldüngerstreuer ist von verschiedenen Faktoren abhängig. Kalibrationshilfen erlauben eine genaue Einstellung der Streuer um eine exakte Ausbringung der Düngermengen zu gewährleisten.
¶ Beschreibung
Die Beschaffenheit und Qualität der Böden, sowie die Bewirtschaftung machen es notwendig, dass Dünger zur Aufwertung der Nährstoffmenge ausgebracht werden müssen. Schnell realisiert wird dieses Vorhaben mit Streuern für mineralische Dünger [1]. Besonders Zentrifugalstreuer, auch Scheibenstreuer genannt, sind die häufigsten Vertreter [2]. Weiter verbreitet für feste mineralische Dünger sind die Pneumatik-, Schnecken- und Pendelrohrstreuer. Ihre Merkmale sind von Latsch et al., (2017) zusammengefasst [3]. Trotz höchster Technik sind automatische Streuer kein Garant für eine bedarfsorientierte Düngung. Empfehlungen und Einstellungen an der Technik, sowie Kalibrationshilfen mit Prüfmöglichkeiten sollen Abhilfe schaffen [1].
¶ Streuereinstellungen

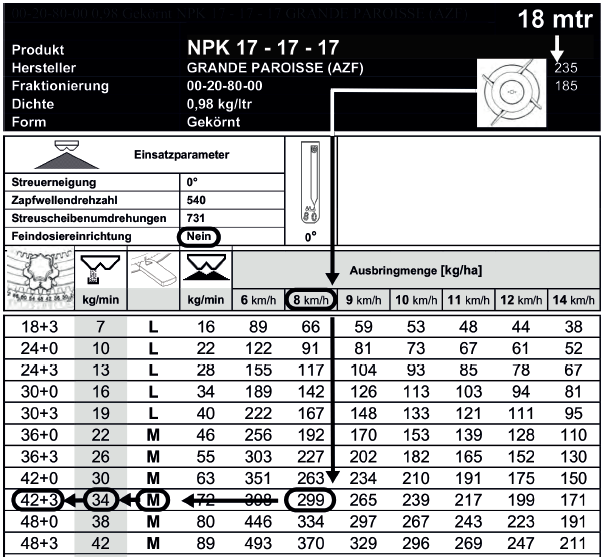

Streutests der DEULA-Nienburg deuten darauf hin, dass der größte Fehlerfaktor fehlerhafte Einstellungen am Sreuapparat sind [1]. Um eine gleiche Streuweite zu beiden Seiten zu erreichen, ist ein Ausrichten unbedingt auf ebener Fläche durchzuführen. Die Reifendrücke müssen gleich sein, um die konstante Gewichtsverlagerung zu gewährleisten [1]. Mit gleich langen Unterlenkern kann der Streuer waagerecht ausgerichtet werden. Weitere Einstellungen werden nach Anleitung einer „Streutabelle“ (Abb. 1) durchgeführt. Sie ist jedem Streuer beigelegt. Darin werden grundlegende Parameter wie Neigung oder Drehzahl festgelegt. Düngersorte, Arbeitsbreite, Ausbringmenge und Fahrgeschwindigkeit ergeben die korrekten Einstellungen [1].
¶
¶ Kalibration
Abdrehproben helfen die Einstellwerte zu prüfen. Hierfür wird entweder der Tabellenwert genutzt oder der Massenstrom berechnet [1]:
Massenstrom=(v [km/h] x Arbeitsbreite[m] x Nährstoffabgabe [kg/ha])/(Nährstoffgehalt [%] x 60)
Der eingestellte Wert aus der Berechnung oder der Streutabelle wird überprüft, indem eine Auffangschale unter dem Dosierapparat platziert wird. Über eine festgelegte Zeit wird dann der Durchfluss am Gerät solange korrigiert bis der gewünschte Wert erreicht wird [1]. Mit elektronischer Steuerung oder Wiegeeinrichtung ausgestattete Geräte bedürfen keiner Abdrehprobe [1, 2].
Neben der Durchflusskalibration müssen auch die Einstellungen zur Arbeitsbreite und der Querverteilung beachtet werden. Erstgenannter Konflikt wird von Herstellern durch das Anbieten diverser Wurf- oder Streuscheiben vermieden. Die zweite Problematik wird durch Kontrolle des Streubildes überprüft. Radarsensoren erfassen das Streumuster [1]. Eine weitere Möglichkeit ist der mobile Prüfstand. Hier werden mehrere Schalen senkrecht zur Fahrtrichtung aufgestellt, die mehrmals überfahren werden. Smartphone – Apps können über Bildanalysen die Düngermenge messen [1]. Ein solches System bietet die FA Amazone mit dem „EasyCheck“ [1; 4]. Zuletzt ist noch die persönliche Beratung möglich.

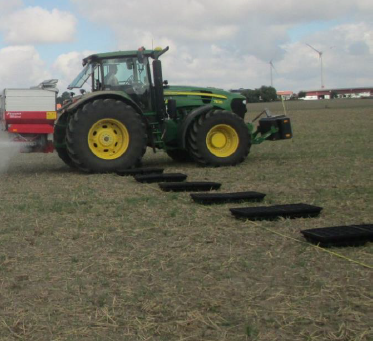

Der mobile Prüfstand kann folgendermaßen aussehen (Abb. 2). Die Überprüfung erfolgt über die 1,5-fache Arbeitsbreite. Alle zwei Meter werden zwei Schalen aufgestellt [6].

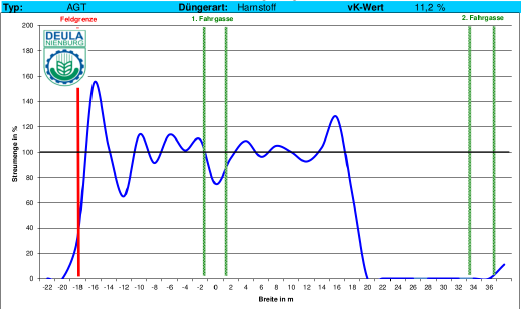

Die abschließende Darstellung der Streumenge über die Arbeitsbreite ist nachfolgend dargestellt (Abb. 3).
In der Abbildung 3 ist der mittlere Abweichungsfehler jeder Prüfschale (vgl. Abb. 2) dargestellt, der als Variationskoeffizient berechnet wird.
vK [%] = (Standardabweichung/Mittelwert) * 100
Durch den Variationskoeffizienten vK können Streuer unabhängig von der ausgebrachten Streumenge (Massenstrom) miteinander verglichen werden.
| vK [%] | Für Mineraldüngung |
| 0-10 | Sehr gut |
| 10-15 | Gut |
| 15-20 | Befriedigend |
| 20-25 | Nicht ausreichend |
| > 25 | Einsatz nicht empfohlen |
¶ Weitere Verbesserungshilfen
Weitere Einstellhilfen zur exakteren Düngerausbringung sind:
- Per App abrufbare Datenbanken [4]
- GPS-gestützte Teilbreiten- und Vorgewendeschaltung [4]
- Elektronische Steuerung durch „WindControl“ [7; 8]
Auch bei Wurfstreuern besteht die Möglichkeit die Hangneigung zu beachten. Hier kann das „HillControl-System" von Rauch genannt werden. Bei Hügeln und Senken werden Über- oder Unterdosierung reduziert [4].
¶ Norm für Mineraldüngerstreuer

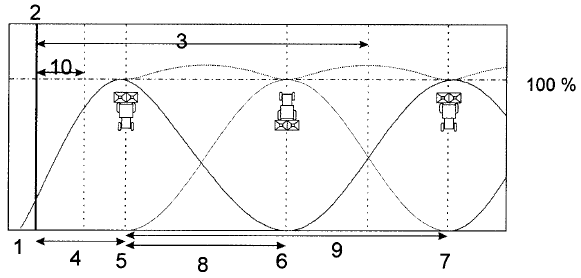

Um den Umweltschutz zu unterstützen, wurde mit der Norm EN 13739-1 und -2 ein einheitliches Anforderungsniveau für landwirtschaftliche Streuer eingeführt. Darin werden standardisierte Prüf- und Bewertungsverfahren festgelegt [5]. Sie wurde mit den Vertretern der DLG-Prüfstelle und dem VDMA erstellt. In der Norm wird unter anderem die maximale Abweichung der Durchflussmenge geregelt und die Definition einiger Begriffe (Abb. 4). Damit soll die unbeabsichtigte Ausbringung von Dünger verbessert werden und gleichzeitig die Düngeverordnung unterstützt werden [5].
¶ Anwendungsbereich
- Applikationsmengen automatisch mit Telemetrie & ISOBUS dokumentieren
- ökonomisch & ökologisch im Puls: bedarfsgerecht Düngen mit SolorrowApp
¶ Quellen
- Einsatz von Mineraldüngerstreuern – DLG-Merkblatt 445, 2019
- Technik zur Ausbringung fester Mineraldünger – DLG-Merkblatt 410, 2017
- Ausbringung bei Hof-, Recycling- und Mineraldüngern – Latsch et al., 2017
- Agritechnica 2021 zeigt Düngerausbringtechnik für mehr Effizienz - Deter, 2021
- Europäische Norm für Mineraldüngerstreuer – Schauer et al., 2003
- Optimierung der Düngereinstellungen – Arbeitskreis 3, 2016
- Mit autonomen Landmaschinen zu neuen Pflanzenbausystemen – BÖLN, 2017
- Perfekte Querverteilung unter Windeinfluss – AMAZONE, 2023
¶ Autoren*innen
Michael Wagner, Technische Zentralstelle Dienstleistungszentrum Ländlicher Raum Rheinhessen-Nahe-Hunsrück (TZ DLR-RNH)
