¶ Modular Telematics Gateway (MTG)
Das Modular Telematics Gateway (MTG) ist ein mobiles Kommunikations- und Verarbeitungsgerät [1].
¶ Beschreibung
Telematiksysteme besitzen eine Client-Gateway-Server-Architektur zur Versorgung der Nutzer mit Dienstleistungen. Der Datentransport spielt dabei eine entscheidende Rolle. Bei der Übertragung können verschiedene Protokollarten (TCP, http oder SMS) verwendet werden. Das Gateway befindet sich zwischen dem Endgerät bzw. dem Telematik-Terminal und dem Telematik-Dienstleistungsserver [1]. Die Endgeräte verbinden sich mit dem Gateway, um Dienstleistungen von Servern abzurufen. Die Server-Systeme beinhalten eine „short messaging service center-Verbindungskomponente (SMSC). Die Serveranwendung versorgt das Terminal des Fahrzeughalters mit einem Telematikdienst zum Beispiel zur:
- Fernentriegelung der Türen
- Ferndiagnose
- Kartendarstellung
Ein von Mobilfunknetzen unabhängiges System zeigt Abbildung 1.
¶ Beschreibung

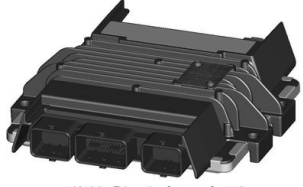

Das Modular Telematics Gateway (MTG) (Abb. 2) entwickelt von John Deere Electronic Solutions beinhaltet Kommunikation über GPS, GPRS/HSPA sowie über Maschinen mittels CAN, LAN und RS-232.
Das MTG lässt sich für Maschinenüberwachung, Logistik und Fernsteuerungsdiagnostik von Maschinen einsetzen [2]. Das Gerät ist für Systeme zwischen 12V und 24V ausgelegt, mit einer Arbeitsspannung zwischen 9V bis 32V.
Über ein Netzwerk sendet und empfängt das MTG Daten und speichert diese für bis zu 1000 Stunden. In einer Mobilfunkgegend werden diese dann an den Host-Server geleitet. Wird die Maschine abgeschaltet, bleibt das MTG solange an, bis alle Funktionen erledigt sind. Einige der Funktionen erfordern den Abschluss eines Abonnements [2].
Regional dienen Satellitenmodule als ergänzendes Angebot, besonders bei schlechten Funknetzwerken. Sie senden dann die Daten an die Server. Dieser muss vorab aktiviert werden [2].
¶ Bestandteile
Das Gerät kann an externe Hardware angeschlossen werden, um Satellitendaten nutzbar zu machen. SIM-Karten Optionen bestehen diesbezüglich über gelötete Verbindungen, Steckkarten oder einer Kombination der beiden Varianten [2]. Daneben sind natürlich der Gateway Controller und eine GPP-Antenne notwendig [2].
¶ Anwendungsbereich
Farmwissen - Applikationsmengen automatisch mit Telemetrie & ISOBUS dokumentieren
¶ Quellen
- Telematics Transport Gateway for Telematics Systems Independent on Mobile Networks: Kim et al.
- Modular Telematics Gateway - A Communications and Processing Module: John Deere
- Items (surefireag.com)
- A Gateway and Framework for Telematics Systems Independent on Mobile Networks: Han et al.
